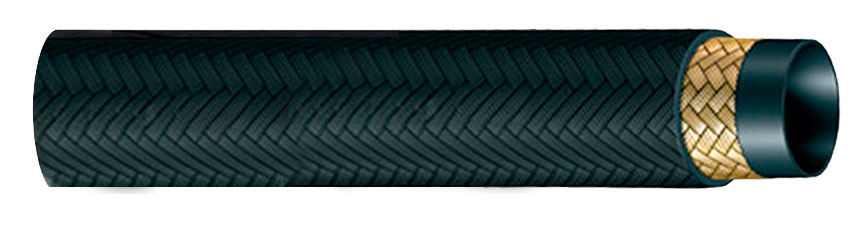

Tipo C5 Manguera con una trenza de acero y una trenza de algodon SAE 100 R5
| DIAMETRO INTERIOR MANGUERA | NUMERO DE LA MEDIDA | DIAMETRO EXTERIOR DEL TUBO mm. | PRESION DE TRABAJO | PRESION MINIMA DE ROTURA | DIAMETRO EXTERIOR MANGUERA mm. | RADIO MINIMO DE LA CURVATURA mm. | |||
|---|---|---|---|---|---|---|---|---|---|
| Pulg. | mm. | Kg/cm2 | Lb/pulg2 | Kg/cm2 | Lb/pulg2 | ||||
| 3/16 | 4,8 | 4 | 6,4 | 210 | 3000 | 844 | 12000 | 13,1 | 76 |
| 1/4 | 6,4 | 5 | 7,9 | 176 | 2500 | 703 | 10000 | 14,7 | 76 |
| 5/16 | 7,9 | 6 | 9,5 | 158 | 2250 | 633 | 9000 | 17,1 | 102 |
| 13/32 | 10,3 | 8 | 12,7 | 141 | 2000 | 562 | 8000 | 19,4 | 102 |
| 1/2 | 12,7 | 10 | 15,9 | 123 | 1750 | 492 | 7000 | 23,4 | 127 |
| 5/8 | 15,9 | 12 | 19,1 | 105 | 1500 | 422 | 6000 | 27,4 | 152 |
| 7/8 | 22,2 | 16 | 25,4 | 56 | 800 | 225 | 3200 | 31,3 | 178 |
| 1 1/8 | 28,6 | 20 | 31,8 | 44 | 625 | 176 | 2500 | 38,1 | 229 |
| 1 3/8 | 34,9 | 24 | 38,1 | 35 | 500 | 141 | 2000 | 44,4 | 267 |
| 1 13/16 | 46,0 | 32 | 50,8 | 25 | 350 | 98 | 1400 | 56,3 | 336 |
Construcción
Tubo interior de caucho sintético resistente al aceite, refuerzo con alambre trenzado y cubierto con fibra trenzada.
Aplicaciones y Propiedades
Para el petróleo fluidos hidráulicos Temperatura: -40°C - +100°C.
