Tipo C1A Manguera con una trenza de acero SAE 100 R1
| DIAMETRO INTERIOR MANGUERA | NUMERO DE LA MEDIDA | PRESION DE TRABAJO | PRESION MINIMA DE ROTURA | CAMBIO DE LONGITUD (%) BAJO PRESION | DIAMETRO EXTERIOR TRENZADO ALAMBRE mm. | DIAMETRO EXTERIOR MANGUERA mm. | RADIO MINIMO DE LA CURVATURA mm. | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Pulg. | mm. | Kg/cm2 | Lb/pulg2 | Kg/cm2 | Lb/pulg2 | |||||
| 3/16 | 4,8 | 3 | 210 | 3000 | 844 | 12000 | +0,-6 | 9,5 | 12,7 | 102 |
| 1/4 | 6,4 | 4 | 193 | 2750 | 773 | 11000 | +0,-6 | 11,1 | 15,9 | 102 |
| 5/16 | 7,9 | 5 | 176 | 2500 | 703 | 10000 | +2,-4 | 12,7 | 17,5 | 127 |
| 3/8 | 9,5 | 6 | 158 | 2250 | 633 | 9000 | +2,-4 | 15,1 | 19,8 | 127 |
| 1/2 | 12,7 | 8 | 141 | 2000 | 562 | 8000 | +2,-4 | 18,2 | 22,2 | 178 |
| 5/8 | 15,9 | 10 | 105 | 1500 | 422 | 6000 | +2,-4 | 21,4 | 26,2 | 203 |
| 3/4 | 19,1 | 12 | 88 | 1250 | 351 | 5000 | +2,-4 | 25,4 | 30,2 | 241 |
| 1 | 25,4 | 16 | 70 | 1000 | 281 | 4000 | +2,-4 | 33,3 | 38,1 | 279 |
| 1 1/4 | 31,8 | 20 | 44 | 625 | 176 | 2500 | +2,-4 | 40,5 | 46,0 | 406 |
| 1 1/2 | 38,1 | 24 | 35 | 500 | 141 | 2000 | +2,-4 | 46,8 | 52,4 | 508 |
| 2 | 50,8 | 32 | 26 | 375 | 105 | 1500 | +2,-4 | 60,3 | 66,7 | 635 |

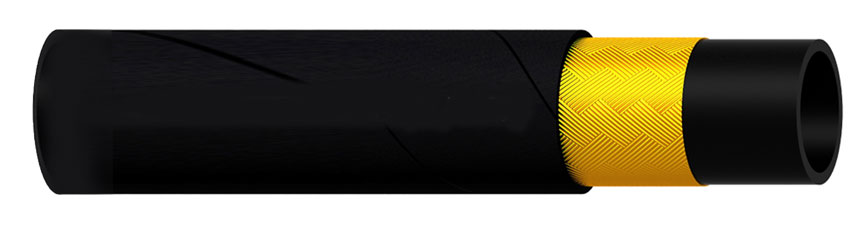

Construcción
Tubo interior: Caucho sintético resistente a hidrocarburos.
Refuerzo: 1 trenza metálica.
Cubierta exterior: Caucho sintético resistente a hidrocarburos.
Factor de seguridad: 4:1.
Temperatura: -40ºC a +100ºC.
Aplicaciones y Propiedades
Manguera para circuitos hidráulicos de alta presión. Norma DIN/EN 853.
Disponemos de las 2 versiones: R1A o R1ST (para pelar) de mayor grosor de pared. R1AT o R1SN (no para pelar).
